3D打印上手

2026/7/14

暑假，我要 DIY 很多东西，于是我买了一台 3D 打印机——纵维立方 S1C ，并自己设计了一个香橙派 Zero 3 的外壳，然后打印。

自从买了香橙派 Zero 3（以下简称 OPi ）之后，一直把它放在包装盒里用，但是这有两个问题：第一，纸盒不美观、不结实；第二，插U盘不方便，得手扶着 PCB ，容易碰到上面的电子元件，只能用延长线解决。

CAD

2026/6/20，开始设计外壳。

Debian的APT里面有freecad包，我用的版本是 1.1.1 。

首先下载开发板的模型。打开 Orange Pi 官网的这个页面（用的英文官网，因为中文官网用💩百度网盘），下载 Mechanical ，解压，打开 FreeCAD ，创建空白文档，导入那个 stp 文件。那两个 dxf 文件是焊盘的 2D 图像，对于做外壳来说没啥用，忽略。

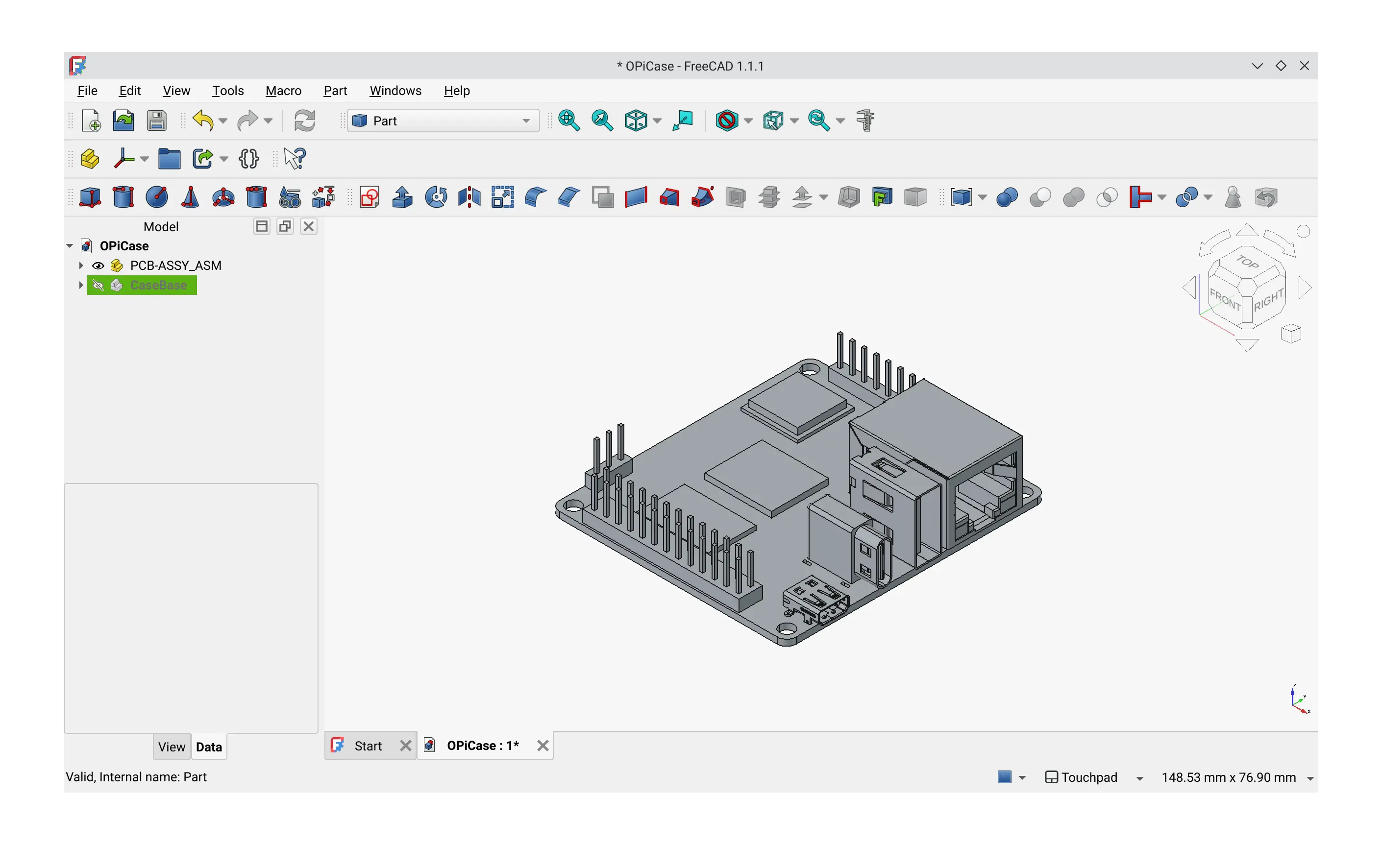

导入了OPi模型

FreeCAD 的右下角可以选择 Navigation style ，我选择的是Touchpad。

基础外壳

创建一个 Part 。

创建 Sketch 。使用圆角矩形工具，随便点一个地方，输入长度和宽度，OPi 的大小是 50x55mm ，要留出一点空隙，四边都留 1mm ，再留出外壳的厚度，2mm ，所以圆角矩形的大小是 56x61mm 。PCB的圆角半径是 2mm（通过通过Tools->Measure测得），算上和 PCB 之间那 1mm 空隙和 2mm 厚度，那么外壳内侧的圆角半径就应该是 3mm ，外侧的 5mm 。

居中圆角矩形。选中长度为 56mm 的一个边，再选中和它平行的那个坐标轴，使用 Dimension constraint ，在它的下拉菜单中选择 Distance dimension ，把鼠标放在刚刚选中的那两条线之间，单击，在对话框中输入 30.5mm（ 61mm 的一半），确定。另一条边同理。

切换到 Part Design 工作台，选择创建好的 Sketch ，使用 Pad 工具，把它变成立体的，高度暂时设为 20mm 。

接下来要“切掉”外壳中间的部分。选中立方体的顶面，创建 Sketch ，创建圆角矩形，大小 52x57mm ，圆角半径 3mm 。居中之后回到 Part Design ，选中 Sketch ，使用 Pocket 工具，高度 18mm 。

在树中右键单击 Part ，点 Toggle transparency ，可以把 Part 变成半透明的，方便观察。

再右键单击 Part ，点 Transform ，调整外壳的位置。

螺柱

在上视图，把 PCB 模型隐藏，选择盒子底部，创建 Sketch ，先点工具栏的 Toggle construction geometry ，这样创建出来用于定位的矩形就不会在 Pad 的时候出现，construction 的矩形是虚线的。创建矩形，尺寸 45.06x49.94mm ，也就是是螺丝孔的间距。

再点一次 Toggle construction geometry ，切换回普通模式，使用圆形工具，把鼠标放在矩形的一个顶点上，出现准心图标后单击，创建圆形，直径 5mm ，也就是 3mm 的孔径再加 1mm 的螺柱厚度。重复 4 次，创建 4 个圆。后面的 3 个圆不需要指定直径，选中 4 个圆，加上 Equal constraint 就行。

回到 Part Design 工作台，Pad ，PCB 背面最高的元件是那个 SPI flash ，2mm ，那螺柱就高 3mm 。

一开始我是不想打孔的，因为没有螺纹，拧螺丝麻烦，我就在螺柱上再创建 4 个凸出来的小柱子，可以卡住 PCB ，但是我后来觉得不稳固，就选择了打孔。

选择任意一个螺柱的顶面，创建 Sketch ，过程和创建螺柱几乎一样，唯一的区别就是圆的直径是 2.7mm 。然后再 Part Design 模式用 Pocket 工具打洞，深度 3mm 。

IO 接口打孔

同样，在盒子侧面创建 Sketch 。Skecter 里面有一个工具叫 External projection ，我本来想用它把 PCB 上的接口投影到 Sketch 上，但是它不能从不同 part 上选择线，不过确实不应该用 projection ，我希望 PCB 模型删了之后这些接口的开孔还在，那就自己切换到侧视图，照着接口的边缘画线。和接口留出 0.1mm 的空隙，因为留少了能磨掉，留多了很难补上。

另一侧的 TF 卡也要打孔。

OPi 的 IO 接口都是超出 PCB 1mm 的，所以，把螺柱往 IO 接口那里移 1mm ，让 OPi 的 IO 接口从孔里面穿出去。

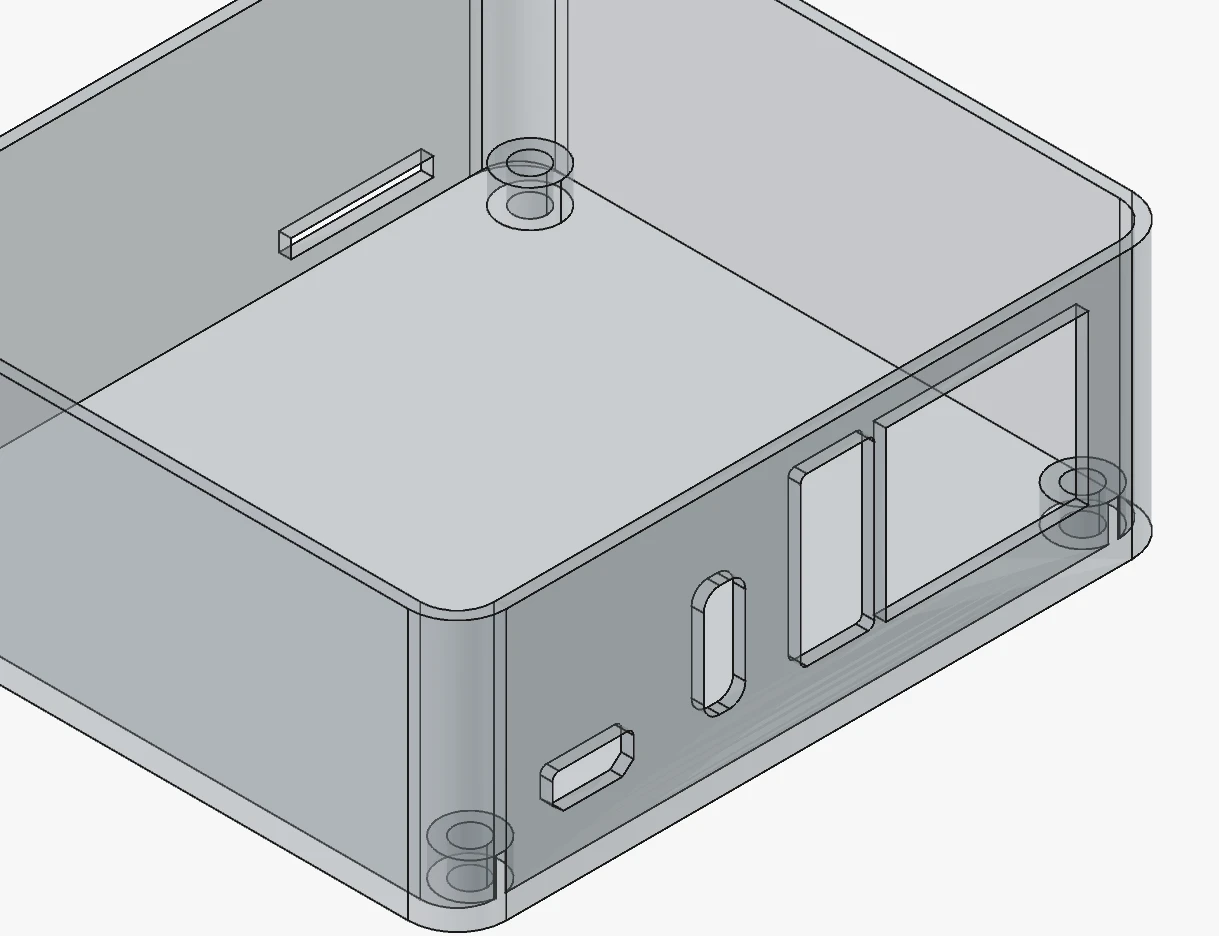

打好 IO 接口的孔

散热孔

在后面画 Sketch ，此处的开孔顶部用三角形，3D 打印时无须支撑。

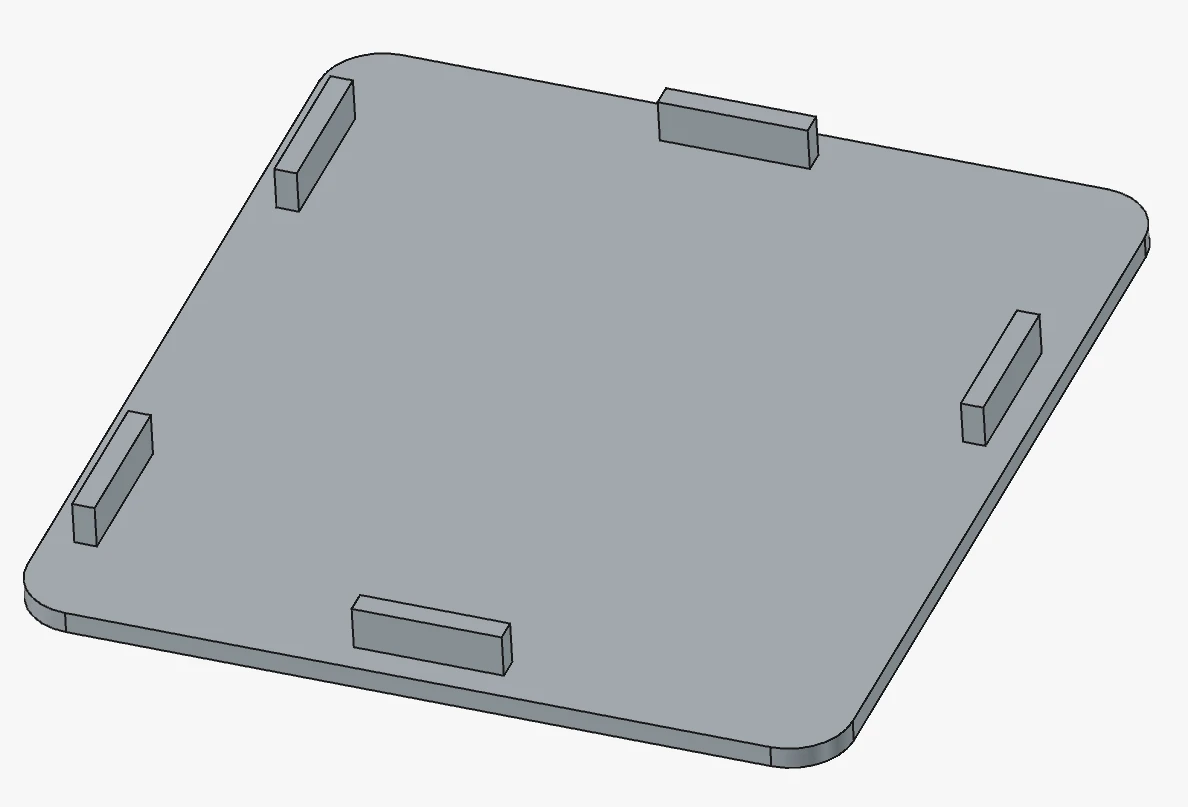

顶盖

创建 Part ，在 Part 中创建 Body ，在 Body 中创建 Sketch ，在 Sketch 中创建圆角矩形，和盒子一样大，56x61mm ，然后 Pad ，高度 1.5mm 。

选中 Pad 后的物体的一个面，创建 Sketch ，画出用于固定顶盖的几个矩形，然后 Pad ，高度 2mm 。

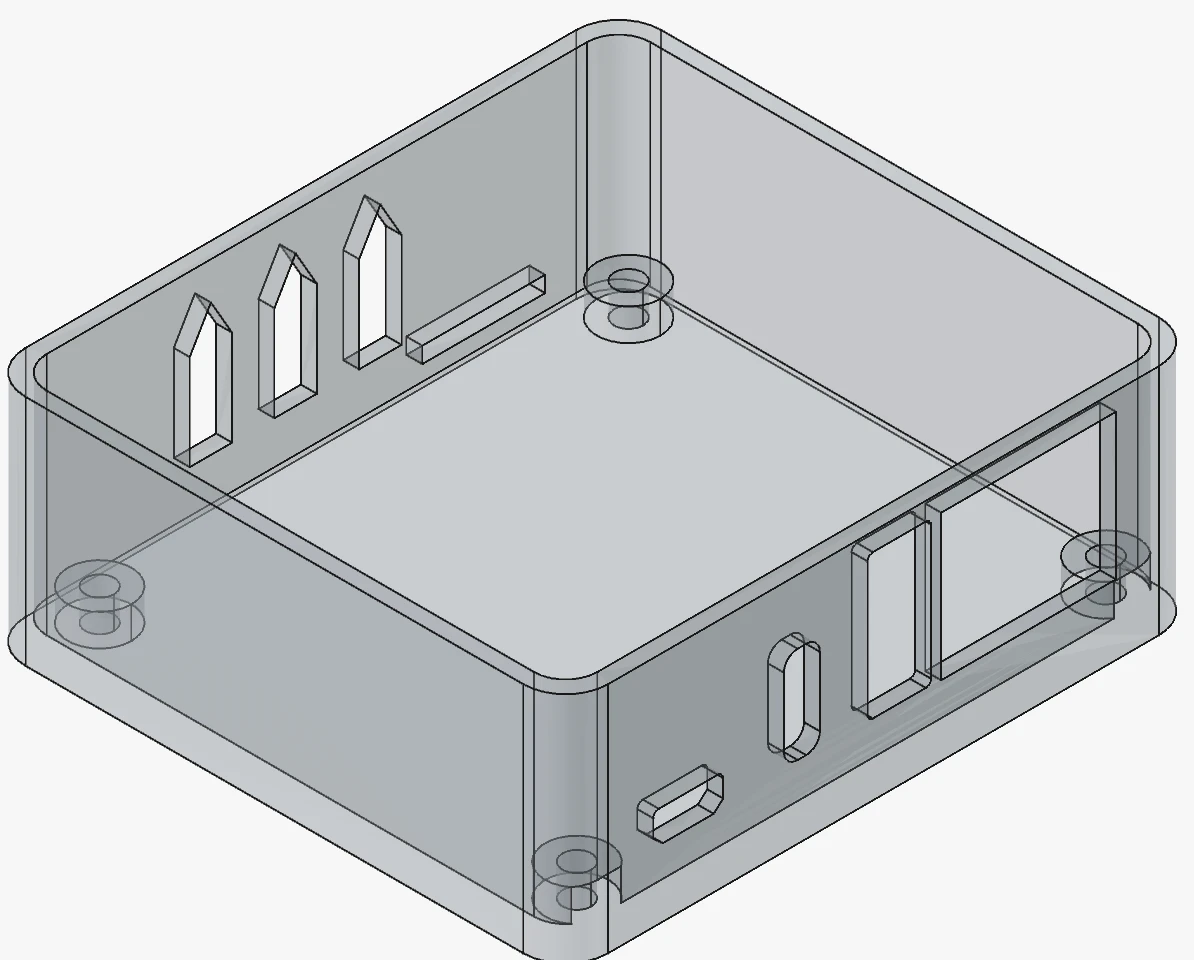

完成！导出 step 文件，准备切片。

分享我的 FreeCAD 工程：OPiCase.FCStd

切片

在下单 3D 打印机后，我就开始切片了。

去官网下载 Anycubic Slicer Next ，以下简称 ASN 。下载 Windows 版（ Linux 版后面再说），照着指引安装。在Setup wizard 里选择 Anycubic S1 。它的主页会显示 Makeronline（纵维立方社区）的推荐模型，关不掉，但是可以在设置里把默认页面改为 prepare ，这样启动时就不会打开首页。

创建新项目，导入 step ，直接 Slice plate ，开始切片。默认不会生成任何支撑，在左侧边栏，Process -> Support -> Enable support 。用自动支撑，默认参数，不管是树状还是普通，它就是不给我的 Micro HDMI 接口生成支撑，只能手动。

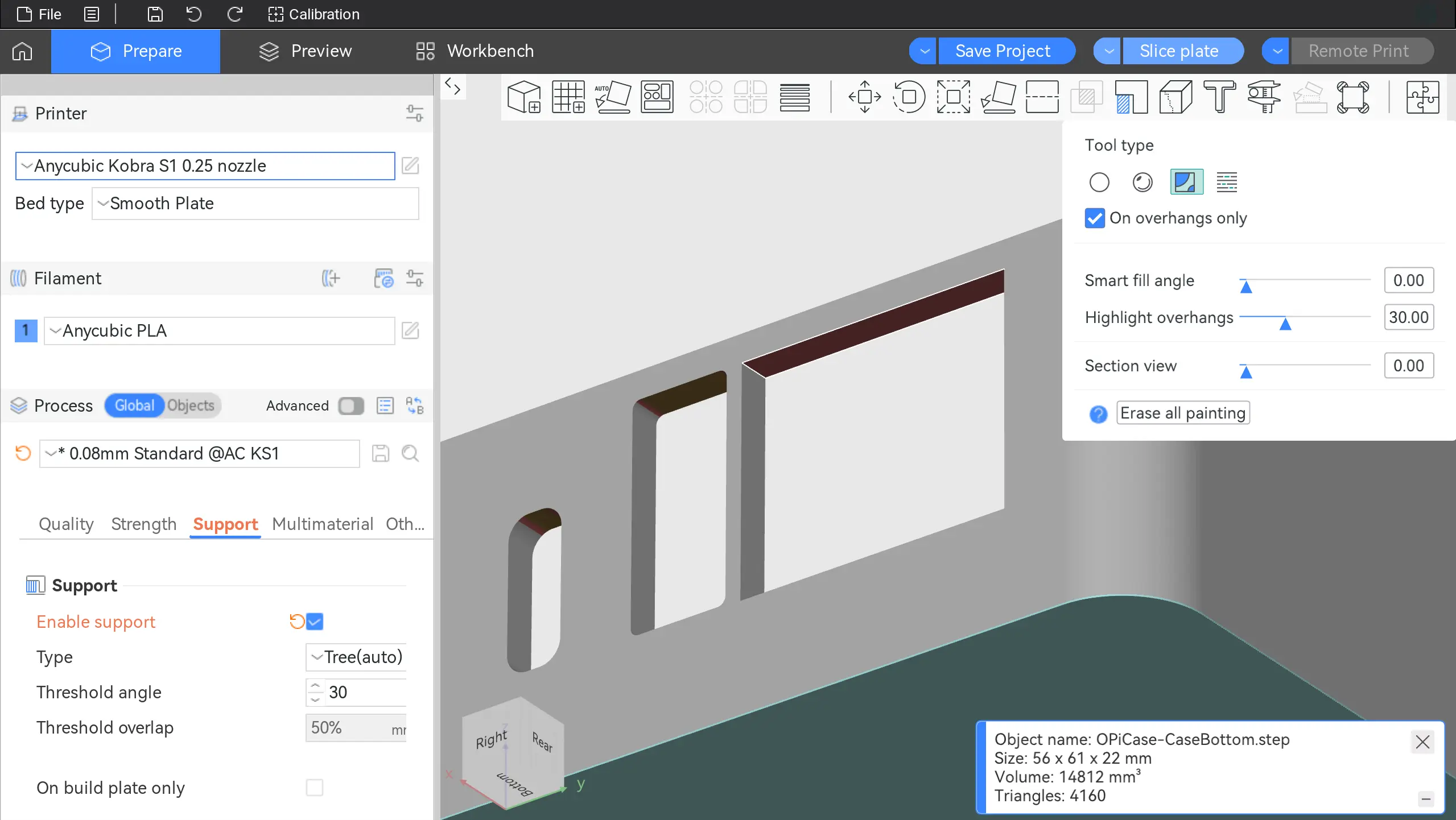

回到准备工作区，选中物体，使用上方工具栏的 Support painter 工具，Tool type 选择 Fill（第三个），Smart fill angle 设为 0 ，勾选 On overhangs only ，从下往上看，那些悬空的地方会被高亮，点一下，就会在切片时生成支撑。

绘制支撑

在左侧边栏里把支撑类型改成 Tree (manual) ，切片。它会在模型里面生成支撑，可以通过启用 On build plate only ，仅在热床上生成支撑。

墙壁需要实心，把 Strength -> Infill -> Sparse infill density ，设置成100%。

切片，完成。

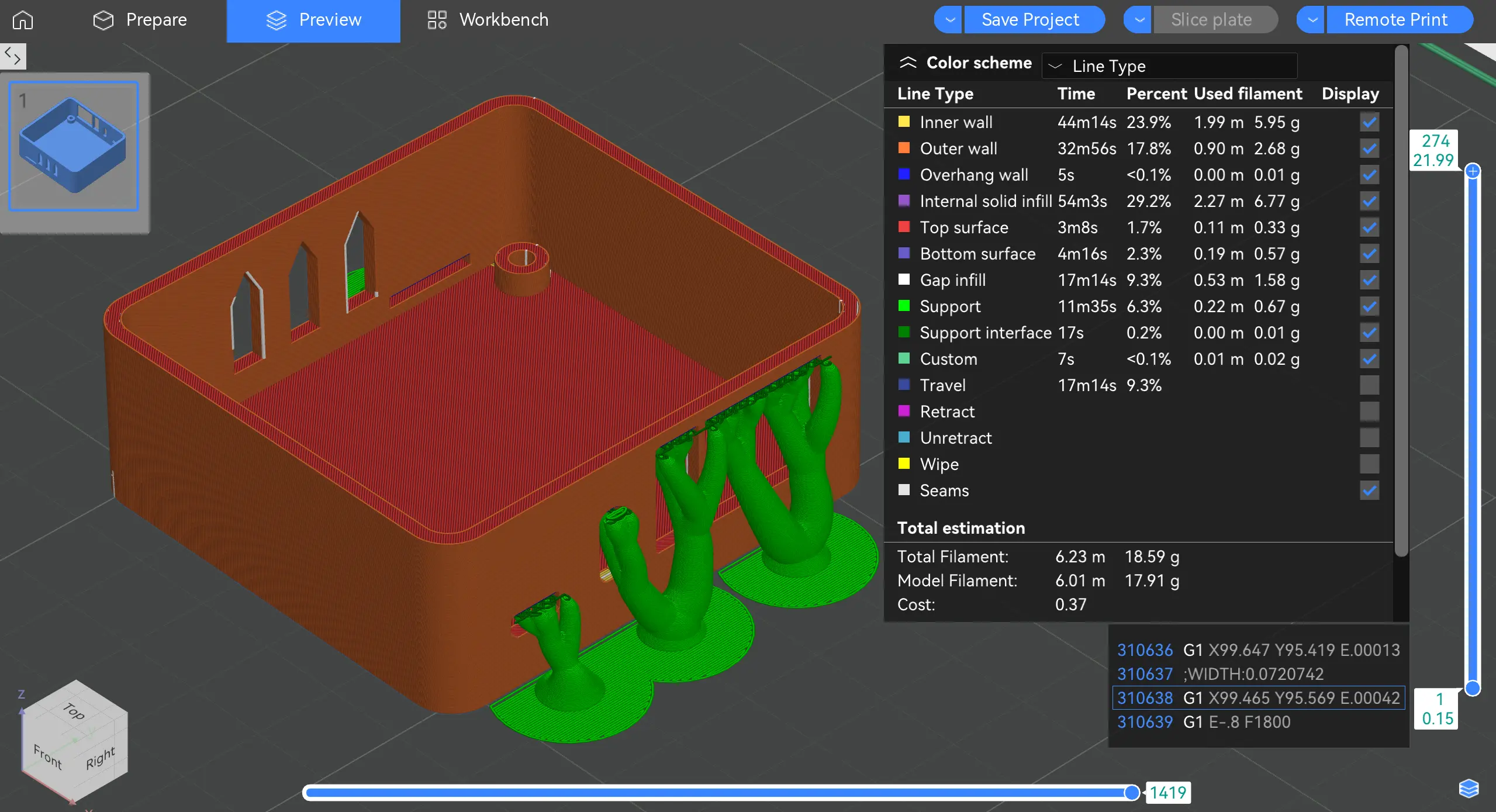

切片完成

打印

看了一圈，我能找到的相对便宜的封闭式的 CoreXY 打印机，就是纵维立方的 S1C ，S1C 是 S1 + ACE（ Anycubic Color Engine ，它的4色耗材盒子）的简称。2200块，能接受。

打印机安装

拆箱，打印机非常重。

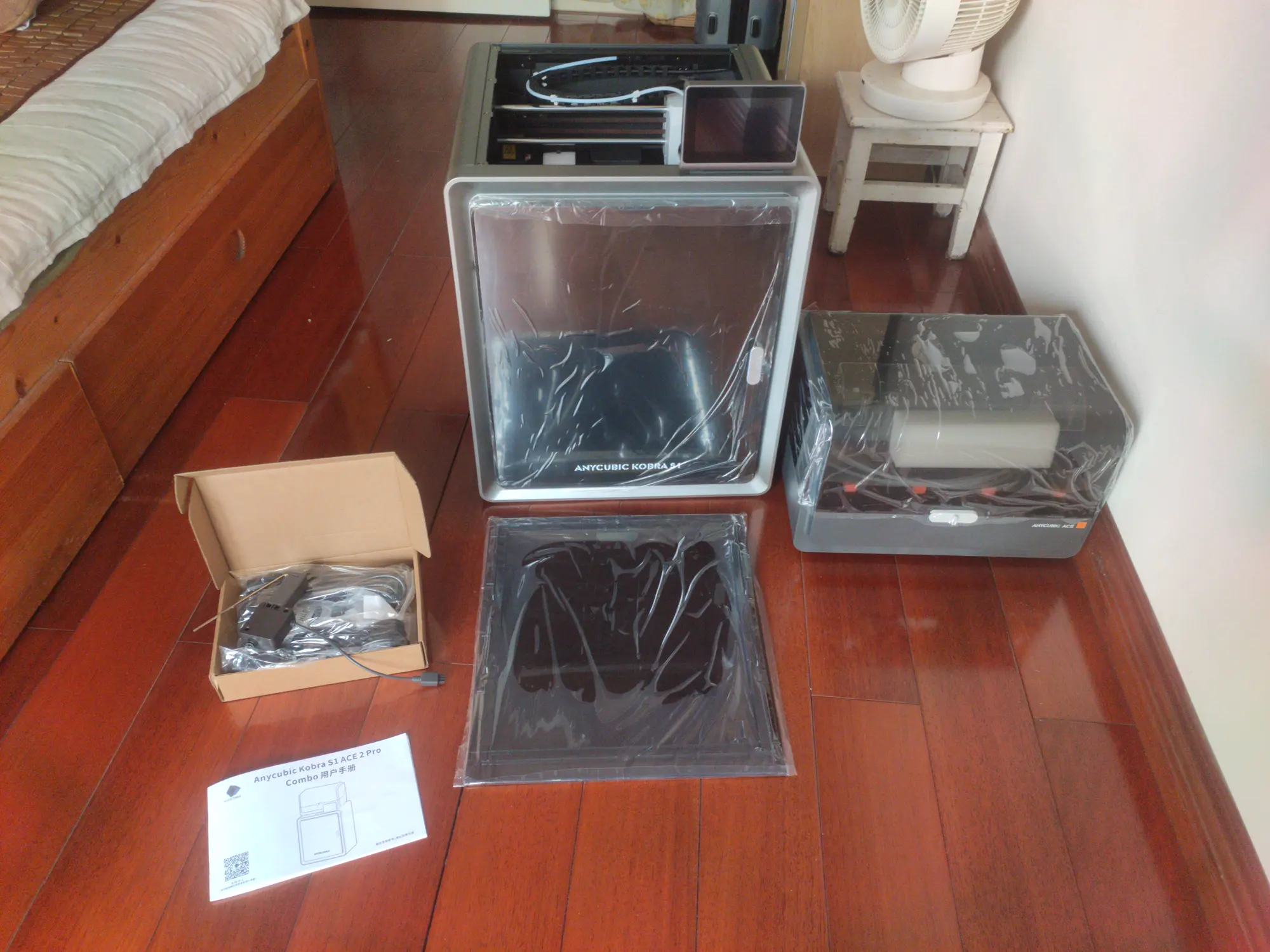

拆箱后

照着说明书，拧下两个固定螺丝，从机器里面取出 ACE，再卸下4个螺丝，取出 ACE 的固定板，再拆下3个螺丝，解锁热床。安装东西要装螺丝的，我见的太多，但是要拆螺丝的，我是第一次见。如果换成卡扣，肯定更好。

安装四合一进料口，然后把 ACE 放在机器顶上，接好 ACE 和打印机之间的数据线和料管。

我没想到的是，ACE 竟然要单独的 220V 供电，而不是打印机给 ACE 供电。虽然 ACE 有烘干功能，功率比较大，它背后写着额定功率 300W ，但也不至于要单独 220V 供电的地步吧。我宁可牺牲边烘干边打印的功能也不愿意插两个 220V 供电，就是因为这个我才不得不用排插。

开机。第一次开机会自动校准，要等几分钟。

它也没送一个接废料的盒子，我还得自己找。

打印

一定要剪掉料盘上耗材的开头那一小段，它是弯折的，不剪掉就会在进料的时候卡住。

先打印下面的，没有任何问题。打印完，在屏幕上把几个风扇都开到最大，等热床冷却下来后去掰打印出来的 OPi 外壳，用点力，可以掰下来。

然后打印顶盖，出现了堵料，我停止打印，在小屏幕上把打印头温度升到 160°C ，用手从打印头上取下卡住的耗材。顶盖很薄，不好用手掰，得拿小刀撬。

我的打印出来的外壳，IO开孔的大小和位置是没有问题的，但是OPi的IO接口焊歪了，所以我得拿小刀把开孔开得大一些，OPi的接口才能从孔里穿出去。

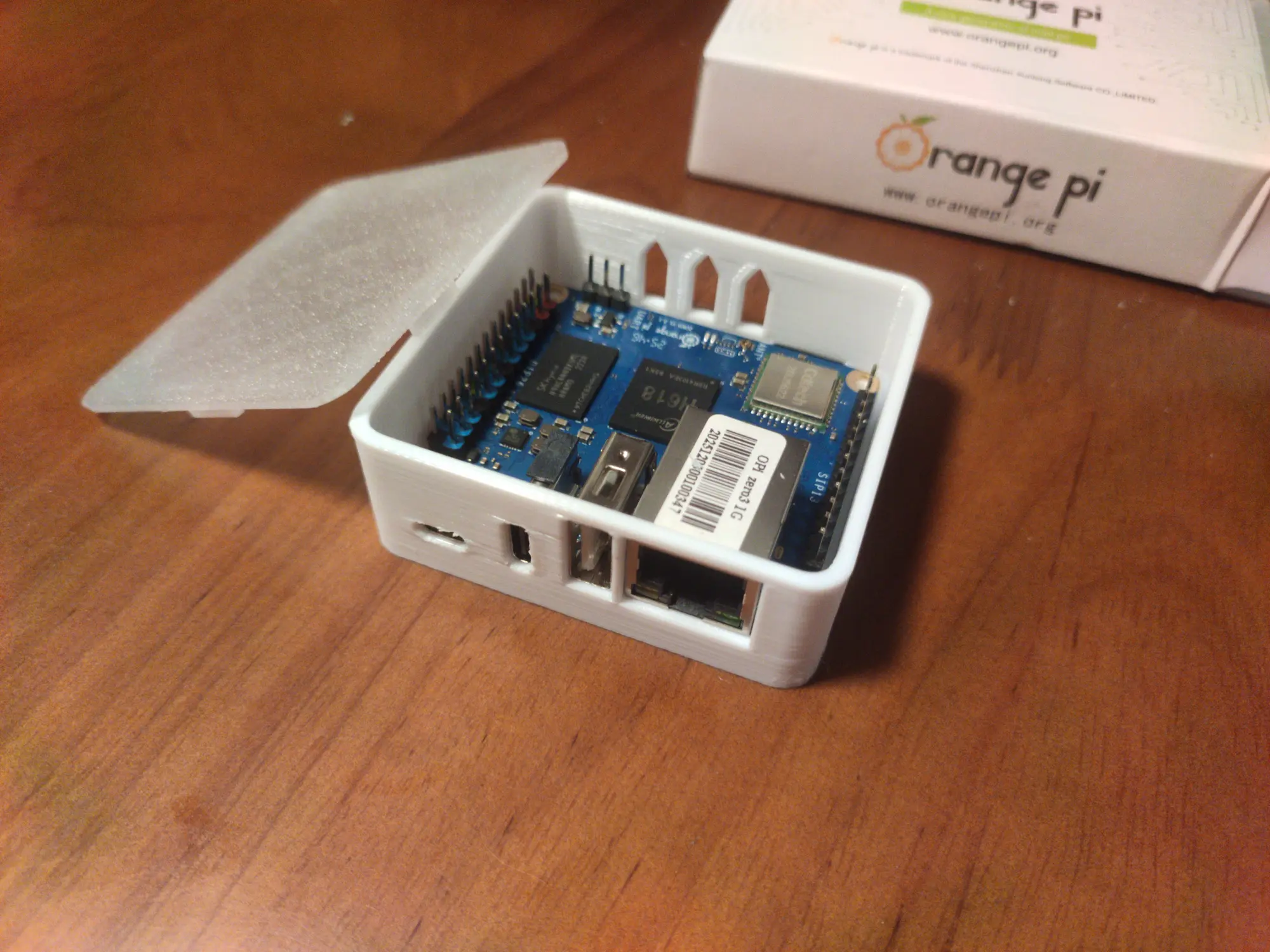

最后结果：

完成！

安装Linux版

OrcaSlicer 提供了 AppImage ，Linux 可以用，它也支持纵维立方的打印机，但肯定没有从 ACE 同步耗材信息等功能。

我在 Windows 系统里面打印的，打印完了才开始研究 ASN 的编译，编译失败了才研究安装官方构建好的二进制。因为编译失败了，所以那一部分放在博客的结尾。

我看纵维立方的 wiki ，它给了一个安装脚本，我从里面拿到了 apt 仓库的 URL ，把它放到/etc/apt/sources.list.d/anycubic.sources

Types: deb
URIs: https://cdn-platform-slicer.anycubicloud.com/prod
Suites: forky
Components: main
Trusted: yes

apt update的时候报错：

Err:1 https://cdn-platform-slicer.anycubicloud.com/prod forky InRelease
  403  Forbidden [IP: 27.37.205.50 443]

我找到了 develonrails/anycubic-slicer-next 仓库，它的 Releases 里面提供了 AppImage ，不过我想看看它的 AppImage 是从哪来的。

它的 appimage/HOWTO.md 里面有一行：

curl -s https://cdn-universe-slicer.anycubic.com/prod/dists/noble/main/binary-amd64/Packages

（ Anycubic 的 apt 仓库分国内和全球两个 CDN ，它用的是全球的，我用国内的）

我试着 curl 了一下，返回 200 ，文件内容是 deb 包的信息。

我把它 URL 里的noble（ Ubuntu 24 的代号）替换成forky（我用的 Debian 14 的代号），返回 403 。

你找不到文件你就返回 404 Not found 啊，搞个 403 Forbidden 是什么意思？我还以为是 CDN 出问题了。

把anycubic.sources的Suites: forky改成Suites: noble，再apt update，虽然有两个 warning ，但是没有影响，接着sudo apt install anycubicslicernext，报错：

Error: Unable to satisfy dependencies. Reached two conflicting assignments:
   1. anycubicslicernext:amd64=1.3.96 is selected for install
   2. anycubicslicernext:amd64 Depends libsoup-2.4-1 (>= 2.74.3)
      but none of the choices are installable:
      [no choices]

这我是真没办法了，只能去用它提供的 AppImage 了，下载的 AppImage 能用。

它的 Windows 版和 Linux 版的行为还太不一样，Windows 版不能自动给 Micro HDMI 生成支撑树，而 Linux 版可以。

编译

既然是开源的，那我可以自己编译。

git clone --depth=1 --recursive https://github.com/ANYCUBIC-3D/AnycubicSlicerNext.git

需要下载大概 94MB 。

ASN 没有提供编译文档，去看上游 OrcaSlicer 的编译文档。

cd AnycubicSlicerNext
./build_linux.sh -u

它开始调用 apt 安装依赖，报错：

Error: Unable to locate package libgstreamerd-3-dev

先sudo apt install libgstreamer1.0-dev，然后直接编辑scripts/linux.d/debian文件，删除libgstreamerd-3-dev这一行，再./build_linux.sh -u，顺利安装，不再报错。

接着用./build_linux.sh -d编译依赖，这时候才开始运行 CMake 。它的构建系统相当复杂，configure 时要还下载很多依赖，看 xray 的日志，几乎都是访问 GitHub 下载的，看 vnstat ，整个过程要下载 600 多 MB 的东西。下载完之后自动开始编译依赖，编译完后，整个项目目录增加到 6.6GB 。

接着用./build_linux -s编译程序，报错：ninja: error: unknown target 'AnycubicSlicerNext'

大概是它把 target 的名字改成了 AnycubicSlicerNext ，但是有些地方没改。

用 CMake 列出所有 target ：cmake --build . --target help，输出了一根很长的列表，根本没法看。

那生成一个 graph ：cmake --graphviz=deps.graph -B build，然后sudo apt install graphviz，最后生成 svg ：dot -Tsvg deps.graph > deps.svg。

它的依赖关系非常复杂，svg 有 30000x1800px 。在中间偏右的最顶部找到 target ：OrcaSlicer。

编辑build_linux.sh，跳转到第247行左右，把4个AnycubicSlicerNext替换成OrcaSlicer。

运行./build_linux.sh -s，报错：

ninja: error: '/home/tanky/prog/AnycubicSlicerNext/deps/build/destdir/usr/local/lib/libwx_gtk3u_media-3.1.a',
needed by 'src/Debug/orca-slicer', missing and no known rule to make it

缺少依赖了？再次运行./build_linux.sh -d，看到它重新安装了一些 wx 相关依赖，再编译，还是同样的报错。

估计是 GStreamer 的问题。sudo apt install gstreamer1.0-plugins-base，再./build_linux.sh -d，./build_linux.sh -s，终于开始编译了。编译过程中很多 warning ，它没给 gcc 开颜色输出，我还在担心那些是不是 error ，不过总算是顺利编译完了。

生成 AppImage ：./build_linux.sh -i，它会自动下载 appimagetool ，最后生成build/OrcaSlicer_Linux_V2.3.1.AppImage。

完成！

运行程序，splash 屏幕是 OrcaSlicer 的，跟我之前在 Windows 里的 ASN 不一样，再结合我之前在 GitHub 上看到，它最后一次 commit 是几个月前，不会是假开源吧？我被骗了？

切换到 ASN 的develop分支，它比main分支领先214个 commit ，可能包含了最新的更改。

git restore .
git clean -f
git fetch --depth=1 origin develop:develop

然后再修改scripts/linux.d/debian，运行./build_linux.sh -d，安装依赖，失败。清除依赖目录，重新安装依赖：

rm -rf deps/build
./build_linux.sh -d

不知道它的依赖缓存在哪里，这次只下载了部分依赖。卡在一个地方很久，然后报错：

CMake Error at /home/tanky/prog/AnycubicSlicerNext/deps/build/dep_wxWidgets-prefix/tmp/dep_wxWidgets-gitclone.cmake:50 (message):
  Failed to clone repository:
  'http://192.168.2.20/r/~liuchunlin/dep_orca_wxwidgets.git'

为什么要请求局域网地址啊？grep -r 192.168.2.20，找到了deps/wxWidgets/wxWidgets.cmake，第26行左右：

AnycubicSlicer_add_cmake_project(
    wxWidgets
    GIT_REPOSITORY "http://192.168.2.20/r/~liuchunlin/dep_orca_wxwidgets.git"
    GIT_SHALLOW ON
    # ...
)

参考main分支，把它改回https://github.com/SoftFever/Orca-deps-wxWidgets，再安装依赖，报错：

CMake Error at WebView/CMakeLists.txt:7 (find_package):
  Could not find a package configuration file provided by "wxWidgets"
  (requested version 3.3) with any of the following names:

    wxWidgets.cps
    wxwidgets.cps
    wxWidgetsConfig.cmake
    wxwidgets-config.cmake

缺文件，应该是改了 wxWidgets 库。在我以为它真的是假开源的时候，我找到了这个 repo ： ANYCUBIC-3D/dep_wxwidgets ，应该是它了。修改deps/wxWidgets/wxWidgets.cmake，把 URL 换成https://github.com/ANYCUBIC-3D/dep_wxwidgets.git，再安装依赖，还是同样的报错。

dep_wxwidgets的默认分支是local_src，它还有一个master分支，比local_src领先7个 commit ，切换到它试试。

它给 CMake 的ExternalProject_Add做了一个 wrapper ，AnycubicSlicer_add_cmake_project，不支持GIT_TAG参数。修改deps/CMakeLists.txt：

# 115行左右
function(AnycubicSlicer_add_cmake_project projectname)
    # 在`GIT_REPOSITORY`后面添加`GIT_TAG`
    cmake_parse_arguments(P_ARGS "" "INSTALL_DIR;BUILD_COMMAND;INSTALL_COMMAND;URL;GIT_REPOSITORY;GIT_TAG" "CMAKE_ARGS" ${ARGN})
    # ...
    ExternalProject_add(
        # ...
        # 158行左右
        GIT_TAG ${P_ARGS_GIT_TAG}
    )
endfunction()

再修改deps/wxWidgets/wxWidgets.cmake，加上GIT_TAG master，再安装依赖，wxWidgets 没有报错了，但它的dep_OpenPlugins构建失败，有代码写错了。唉，finally another error message 。

正在绝望之际，我在 ASN 的 repo 里看到了BuildLinux.sh，十分显眼，因为 commit message 是中文的，运行，报错Your distribution does not appear to be currently supported by these build scripts。

它的脚本有 bug ，改一下：

diff --git a/BuildLinux.sh b/BuildLinux.sh
index b90033b..15b0230 100755
--- a/BuildLinux.sh
+++ b/BuildLinux.sh
@@ -124,12 +124,12 @@ if [ "${DISTRIBUTION}" == "ubuntu" ] || [ "${DISTRIBUTION}" == "linuxmint" ]; th
 elif [[ "${DISTRIBUTION_LIKE}" == *"debian"* ]] || [[ "${DISTRIBUTION_LIKE}" == *"ubuntu"* ]]; then
     DISTRIBUTION="debian"
 fi
-if [ ! -f ./linux.d/${DISTRIBUTION} ]
+if [ ! -f ./scripts/linux.d/${DISTRIBUTION} ]
 then
     echo "Your distribution does not appear to be currently supported by these build scripts"
     exit 1
 fi
-source ./linux.d/${DISTRIBUTION}
+source ./scripts/linux.d/${DISTRIBUTION}

 echo "FOUND_GTK3=${FOUND_GTK3}"
 if [[ -z "${FOUND_GTK3_DEV}" ]]

再运行./BuildLinux.sh，出现报错：

CMake Error at CMakeLists.txt:23 (cmake_minimum_required):
  Compatibility with CMake < 3.5 has been removed from CMake.

我用的 CMake 是 4.3.4 ，我肯定是不能降级的，那就得改一下它们的 CMake 文件。一共需要修改以下几个文件：

deps/build_Release/dep_JPEG-prefix/src/dep_JPEG/CMakeLists.txt
deps/build_Release/dep_PNG-prefix/src/dep_PNG/CMakeLists.txt
deps/build_Release/dep_wxWidgets-prefix/src/dep_wxWidgets/CMakeLists.txt
deps/build_Release/dep_wxWidgets-prefix/src/dep_wxWidgets/build/cmake/modules/cotire.cmake
deps/build_Release/dep_wxWidgets-prefix/src/dep_wxWidgets/build/cmake/modules/cotire_test/CMakeLists.txt

dep_PNG/CMakeLists.txt里面有一个cmake_policy()，也要改。

再运行./BuildLinux.sh，又回到了那个问题：

CMake Error at WebView/CMakeLists.txt:7 (find_package):
  Could not find a package configuration file provided by "wxWidgets"
  (requested version 3.3) with any of the following names:

    wxWidgets.cps
    wxwidgets.cps
    wxWidgetsConfig.cmake
    wxwidgets-config.cmake

放弃。

说是假开源倒不至于，这还是比某些手机厂商的“开源内核”强多了，但是纵维立方对切片软件社区的支持是真的差。
